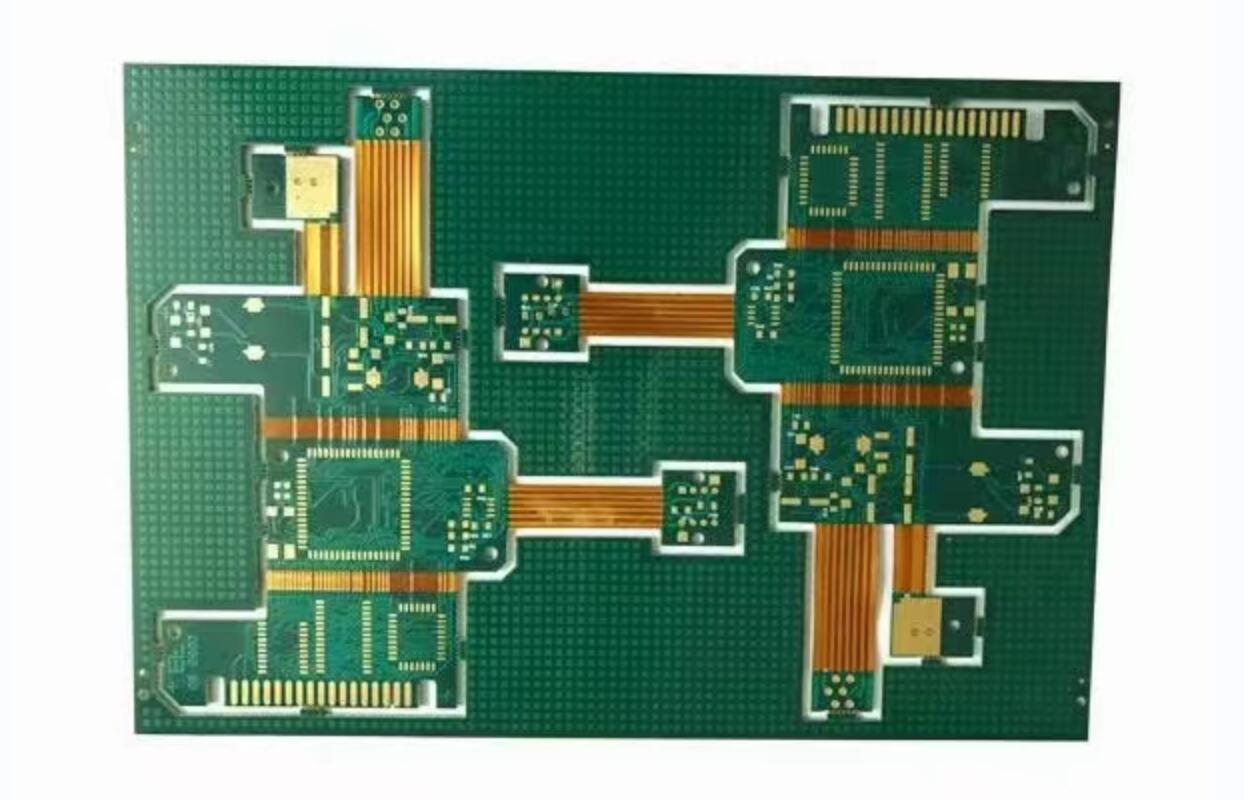

Схема управления импедансом жестко-гибкой печатной платы, которую мы также называем полосой импеданса, когда ток, проходящий через цепь, больше, чем максимум, который может выдержать схема, необходимо использовать импеданс для управления избыточным током, это принцип импеданса контроль.

Так как же жестко-гибкая печатная плата может контролировать значение кривой импеданса? Многие аспекты будут влиять на значение сопротивления кривой импеданса, давайте поговорим об этом подробно.

Пять факторов, влияющих на контроль импеданса жестко-гибкой печатной платы

1. Разные подложки приводят к разным значениям импеданса

Разница в основном материале очень сильно влияет на гибкую печатную плату, значение сопротивления каждого материала различно, и даже в одном и том же материале каждая часть значения сопротивления не совсем одинакова, как нет двух листьев в мире. Отслеживание импеданса на плате импеданса, как правило, связано с использованием хорошей стабильности материала подложки, если использование материала с плохой стабильностью приведет к большим изменениям значения сопротивления материала, после превышения требуемого значения импеданса он не сможет использовать трассировку импеданса для управления трассой.

2. Ширина трассы и расстояние между трассами

Различия в ширине трассы и расстоянии между трассами импеданса приведут к изменению значения сопротивления. Дорожки импеданса используются как резисторы, поэтому ширина цепи влияет на значение сопротивления. Какова взаимосвязь между поглощающим интервалом трассировки? Магнитное поле будет генерироваться после Следы тока между печатной платой, и магнитное поле также может генерировать ток (принцип генератора, поэтому требуется экранирование). В это время ток изменится, что косвенно приведет к неточным данным контроля импеданса.

3. Различная толщина материала приводит к изменению импеданса

Эта причина имеет много общего с вышеуказанными материальными причинами.

4. Допуски на медь с покрытием

Влияние этого зависит от производственного процесса. Некоторые производственные процессы не влияют на импеданс из-за гальванического покрытия перед травлением. трасса импеданса будет трассой импеданса, покрытой медным покрытием, что повлияет на изменение трасс импеданса. Однако дорожки импеданса будут дорожками импеданса, покрытыми медным покрытием во время изготовления большинства печатных плат.

5. Допуски на травление могут привести к изменению импеданса

Травление - это своего рода гальваническое решение для развития коррозии цепи, которое влияет на толщину и ширину линии, так что происходит возврат к вышеупомянутому содержанию. Травление может быть только в пределах диапазона, или есть отклонения, и эти отклонения являются причиной изменения сопротивления.

Выше приведена наша подборка пяти факторов, влияющих на контроль импеданса мягкой и жесткой комбинированной пластины, я надеюсь помочь вам, если что-то не ясно, пожалуйста, свяжитесь с нами, у нас будет профессиональный персонал для вас, чтобы ответить.
